高壓開關動特性測試儀如何進行測試設置呢？高壓開關動特性測試儀主要用來進行高壓開關的東特性測試，用來判斷高壓開關的絕緣性能好壞，此儀器具有測試速度快、精度高、安全可靠等一系列特點，深受廣大電力工作人員的歡迎，但是此高壓開關動特性測試儀在使用之前，需要先進行接線工作，然后進行測試設置，設置完畢了就可以開始試驗了，本文就以YTC3980高壓開關動特性測試儀為例，來給大家簡單介紹高壓開關動特性測試儀如何進行測試設置。

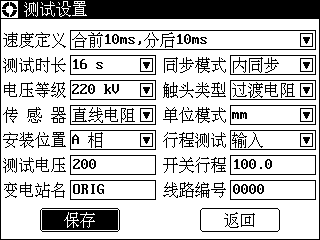

一、速度定義：儀器已經固化了10種速度定義（注：除此10種定義可以根據需要通過PC機或儀器重新修改并保存），根據開關型號不同，選取相應的定義。如果找不到相應的定義，則一般取“合前分后10ms”測出“時間－行程特性曲線”再在曲線上進行相應分析得到相應速度值。
二、測試時長：指內部電源輸出操作電壓的時間長度。
250ms：一般開關的單分、單合試驗，選250ms時長;
500ms：一般開關“合－分”或“分－合”操作時，選500ms時長;
1000ms：老式的發電機出口開關如SN4-10G、SN-20G的合閘時間一般大于500ms，做此種開關的單合、單分試驗時，選1000ms時長;
2000ms：開關做“分－合－分”操作時，選2000ms時長;
4000ms：進行儀器內部操作電壓校驗時，選4000ms時長。
8s及16s：主要用于小機構隔離開關或接地開關。
三、觸發方式：
內同步：用儀器內部直流電源進行分、合閘操作;
外同步：儀器內部直流電源不工作，用現場電源（交流直流均可）操作開關動作。儀器做合（分）閘時，儀器的“外同步”接線直接并接到合（分）閘線圈上，開關動作時，儀器從線圈上取電壓信號作計時起點。
四、電壓等級，主要用于西門子石墨觸頭開關測試，按實際電壓設置。
五、觸頭類型，有四個選項：1，金屬觸頭，測試普通金屬斷口開關。2合閘電阻，測試帶并聯電阻開關。3石墨觸頭，測試石墨觸頭類型斷口開關。4，雙端接地，雙端接地模式下測試普通開關和石墨觸頭開關
六、傳感器：有通用、旋轉和直線傳感器三個選項，根據所用的傳感器進行相應設定即可。
七、單位模式，可設置為長度或角度(°)。
八、安裝位置，根據測速傳感器安裝位置不同，選取相別。如果是三相聯動機構，一般選在“A”相。
九、行程測試，如果選擇“輸入”，則需要輸入開關的行程；如果選擇“自動”，則需要輸入直線傳感器的行程。
十、測試電壓，根據二次回路實際電壓設置，一般為110V或220V。
十一、開關行程或傳感器行程，輸入開關的名義行程或傳感器的實際行程。
十二、變電站名，輸入實際變電站名，可輸入中文、字母、數字，文件保存時，將以變電站名作為第一級索引名稱。
十三、線路名稱，輸入實際線路名稱，可輸入中文、字母、數字，文件保存時，將以變電站名作為第二級索引名稱。
高壓開關東特性測試儀在使用之前，如果接線正確、設置正確，就能達到應該有的測試效果，不同廠家生產的設備，使用方式都大同小異，但是電力工作者在使用之前，還是要先熟讀產品使用說明書，并按說明書來進行試驗，這樣才能達到儀器應該有的測試精度。
